소프트웨어 (소프트웨어) "PowerGraph"는 다양한 데이터 수집 장치를 사용하여 기록 된 아날로그 신호를 기록, 시각화, 처리 및 저장하기위한 것으로, 개인용 컴퓨터를 표준 측정 및 기록 장치 (전압계, 레코더, 오실로스코프, 스펙트럼 분석기 등)로 사용할 수 있습니다. ).

• 데이터 수집 장치
• 데이터 로깅
• 데이터 시각화
• 데이터 처리
• 데이터 분석
• 데이터 가져 오기 및 내보내기
• 추가 유틸리티

다양한 데이터 수집 장치 지원

• 내부 보드 및 외부 ADC 모듈.
• 가상 생성기
• 디지털 장치 및 센서.
• 컴퓨터 입력 및 사운드 보드.
• 컴퓨터 시스템 장치 등

범용 드라이버 시스템이 광범위한 데이터 수집 장치를 지원하므로 신호 소스를 PowerGraph 소프트웨어에 연결할 수 있습니다.

하드웨어 및 소프트웨어 설정 ADC 지원

• 모든 디지털 ADC를 지원합니다.
• DAC 및 디지털 라인 제어를 포함한 다양한 장치의 개별 하드웨어 설정 지원
• "물리적"및 "논리적"채널을 분리 할 가능성.
• 각 채널에 대한 측정 범위 및 녹음 매개 변수의 독립적 인 조정.
• 입력 신호의 예비 모니터링.
• 입력 신호의 소프트웨어 보정 및 교정.
• 측정 신호의 단위 사용.

편리한 데이터 로깅 시스템

• 모든 쓰기 속도를 지원합니다.
• 로그 된 데이터의 무제한 크기.
• 임의 채널 세트 기록 (최대 32 개).
• 데이터 수집의 소프트웨어 및 하드웨어 동기화 (카운터, 타이머, 사전 및 사후 이력 기록과 함께 신호 레벨).
• 각 측정 유형에 대한 개별 설정 사용.
• 슬라이딩 마커를 사용하여 그래프에서 신호 매개 변수를 결정합니다.
• 기록 된 데이터 (기록 시작 날짜 및 시간, ADC 유형, 데이터 크기)에 대한 유용한 정보를 표시합니다.
• 효율적인 데이터 탐색 시스템.
• 데이터 편집 기능.

블록 데이터 기록 시스템

• 블록의 순서는보다 논리적 인 측정 순서에 따라 변경 될 수 있습니다.
• 블록을 복사하고 삭제하고 다른 파일에서도 추가 할 수 있습니다.
• 각 데이터 블록에는 자체 레코딩 속도, 레코딩 시간, 레코딩 된 채널 수 등의 독립 매개 변수가 있습니다.
• 각 블록은 기록 된 데이터 (기록 시작 날짜 및 시간, ADC의 유형 및 매개 변수)에 대한 유용한 정보를 저장합니다.
• 전체 파일과 각 블록에 대해 추가 텍스트 정보 (실험 프로토콜, 메모 등)를 입력 할 수 있습니다.

데이터 섹션 선택

• 프로그램 "PowerGraph" 는 선택 영역에 대한 추가 정보 (시작 및 끝 지점의 색인과 시간, 크기)를 표시합니다.
• 선택을 시작 도구와 끝 지점 간의 진폭과 시간의 차이를 결정하는 측정 도구로 사용할 수 있습니다.
• 선택한 데이터 섹션을 별도의 블록에 복사하거나 삭제할 수 있습니다.
• 할당은 데이터의 분석 및 처리에서 데이터의 양 (샘플링)을 제한하는 데 사용됩니다 (아래 참조).
• "PowerGraph" 프로그램을 사용하면 다양한 파일 형식의 전용 데이터 섹션을 내보낼 수 있습니다 (아래 참조).

텍스트 레이블

• 등록 과정에서 다양한 이벤트를 기록하십시오.
• 연속 블록 데이터 세트를 논리적 섹션으로 분할합니다.
• 개별 신호 값 (예 : 최대 또는 최소)의 테이프 기록을 표시하십시오.

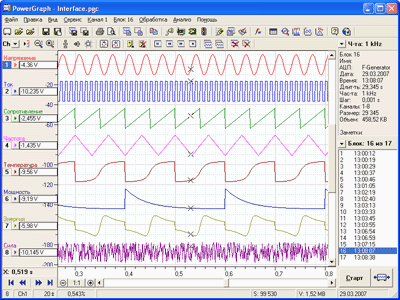

임의의 채널 집합에 대한 그래프 표시

• 각 그래프는 모든 채널의 데이터를 표시 할 수 있습니다.
• 표시된 그래프의 수는 기록 된 채널의 수에 의존하지 않습니다.
• 각 그래프에는 자체 독립 매개 변수 (축척, 위치 등)가 있습니다.

그래프의 스케일링 및 자유 이동

색상 및 스타일을 사용하여 그래프 표시

진폭 레벨

광범위한 디지털 신호 처리 기능

• 신호의 복사, 교정 및 표준화 기능.
• 신호를 사용한 산술 및 논리 연산.
• 신호의 진폭 및 주파수 필터링 기능.
• 신호의 평균화 및 평활화 기능.
• 신호의 차별화 및 통합 기능.
• 순환 신호 처리 기능.
• 봉투 선택 기능.
• 통계 처리 기능.
• 삼각 함수, 로그 함수 및 기타 수학 함수.

프로그램은 사용 된 기능의 프로토콜을 자동으로 기록하며, 특수 파일에 저장하고 다음 작업 세션에서 사용할 수 있습니다. 이를 통해 복잡한 데이터 처리 알고리즘을 작성, 편집 및 재사용 할 수 있습니다.

광범위한 데이터 작업

• 각 블록에 최대 64 개의 데이터 세트.
• 무제한 계산.
• 원본 데이터를 복원하거나 기록 된 데이터를 계산 된 데이터로 대체하는 기능.
• 계산 된 데이터로 새 채널을 만드는 기능.
• 다수의 중간 계산을 사용하는 능력.

단순성과 사용 편의성

• 수학적 처리 기능을 선택하십시오.
• 원래 데이터가있는 채널을 선택하십시오.
• 계산 된 데이터를 복사 할 채널을 지정하십시오.

계산 된 값 테이블

• 데이터 블록 파라미터 (등록 일시 및 기록 파라미터 등);
• 선택 매개 변수 (시작, 끝 및 표본 크기);
• 통계 값 (최대, 최소, 평균, 제곱 평균 제곱근, 분산 등);
• 곡선의 기울기를 특성화하는 값 (미분);
• 곡선 아래 영역의 값 (적분).

개별 값 및 신호 섹션 분석 및 편집

• 시간 축과 진폭 축에 투영법을 구현합니다.
• 대응하는 투영의 구성으로 최대 값과 최소값을 검색합니다.
• 임의의 직선과 두 개의 데이터 점을 통과하는 직선을 만들 수 있습니다.
• 경사각의 계산 및 점에서 접선의 구성;
• 대응하는 직선의 구성으로 곡선의 평균 진폭 레벨 및 평균 기울기 계산;
• 탄젠트와 투영의 교차점 결정.



스펙트럼 분석기

• 진폭 - 주파수 스펙트럼;
• 파워 스펙트럼;
• 이득 스펙트럼 (dB);
• 복잡한 구성 요소의 스펙트럼 (실제 및 가상);
• 위상 - 주파수 스펙트럼.

• 실시간으로 스펙트럼 등록;
• 스펙트럼 크기의 선택 (최대 2 ^ 20) 및 창 유형 (유형) 기능;
• 상기 스펙트럼 윈도우들의 중첩 정도의 선택으로 시간에 따른 스펙트럼을 평균화하는 단계;
• 추가적인 스펙트럼 처리 기능 (dF 및 F에 의한 스펙트럼의 곱셈 및 나눗셈);
• 스펙트럼 보정;
• 주파수 대역 (다양한 선택 : 음악적 옥타브, 균일 피치, 임의로)의 통계 값 (최대, 평균, 최소, 압력 수준) 계산
• 스펙트럼 분석 결과를 별도의 데이터 블록으로 저장합니다.

XY 오실로스코프

신호 진폭 분포의 히스토그램

• 전체 블록의 데이터 분석, 선택 영역의 데이터 또는 주석 지점;
• 값의 개수 및 분포 밀도의 막대 그래프의 히스토그램 구성.
• 분포 히스토그램의 미분 및 적분 형태의 구성;
• 소스 데이터의 0 값과 모드 값을 분석하지 않습니다.

데이터 파일

데이터 가져 오기

• 텍스트;
• 이진;
• 소리 (그림에서).

PowerGraph 소프트웨어를 사용하면 다음 파일 형식의 데이터를 가져올 수 있습니다.

• ADCLab 이진 (* .alf) - "ADCLab"프로그램의 파일 (ADC 연구소).
• WinDaq (* .wdq) - WinDaq 프로그램 파일 (DATAQ Instruments, Inc.).
• Axon 바이너리 (* .abf) - Axon 바이너리 파일 (Axon Instruments, Inc.).
• Biopac 3.x 파일 (* .acq) - BSL 파일 및 AcqKnowledge 버전 3.x 이하 (BIOPAC Systems, Inc.).
• European Data Format (* .edf) - 심전도 (ECG), 뇌파 검사 (EEG), 근전도 검사 (EMG), 다기능 검사 (PSG) 등으로 얻은 폴리 그래프 및 생물 의학 데이터의 표준 파일 형식입니다.

데이터 내보내기

• 텍스트;
• 이진
• 소리.

• 모든 파일 데이터.
• 데이터 한 블록.
• 데이터가 선택된 영역.
• 시간축의 임의의 점에서 단일 값.

"디지털 전압계"

"파일 레코더"

유틸리티 파일 레코더 의 기능 :

• 입력 신호의 예비 모니터링 및 교정.
• 임의의 채널 세트 등록 및 시각화.
• 등록 과정에서 직접 파일에 데이터 저장.
• 시간, 값 카운터 및 신호 레벨에서 동기화 된 일련의 파일 자동 녹음.
• 컴퓨터를 켜고 다시 시작할 때 자동 시작 데이터 로깅.
• 각 파일의 기록을 완료 한 후 처리 프로그램을 자동 실행합니다.
• 등록 프로세스에서 디지털 출력 상태 자동 제어.

"파일 뷰어"

Spectrogram을 사용하면 신호의 여러 부분에서 주파수 구성 요소의 변경 사항을 확인할 수 있습니다.

PowerGraph 소프트웨어에 모든 유형의 ADC를 연결하려면 지원되는 아날로그 디지털 장치의 일반 목록에 포함 된 PowerGraph 호환 드라이버를 만들어야합니다. 또한 PowerGraph 소프트웨어를 사용하면 기존 아날로그 - 디지털 장치 드라이버 및 다양한 아날로그 - 디지털 변환기의 데이터를 관리하고 수집하는 기타 소프트웨어를 사용할 수 있습니다.

PowerGraph 소프트웨어에서 지원되는 ADC :


• 외부 ADC
• 내부 ADC
• 시스템 및 가상 ADC

외부 ADC

외부 ADC는 컴퓨터의 통신 포트 (USB, COM, LPT)에 연결된 별도의 장치 (모듈, 상자 등)입니다.
외부 ADC의 주요 특징은 이동성과 자율성입니다. 일반적으로 외부 ADC는 통신 포트 나 자율적 인 소스를 통해 전력을 사용하여 네트워크 전원없이 할 수 있습니다. 이를 통해 랩톱 컴퓨터와 함께 모바일 측정 단위로 사용할 수 있습니다.


내부 ADC

내부 ADC는 컴퓨터 마더 보드 (ISA 또는 PCI)의 빈 슬롯에 삽입되고 신호 소스를 연결하기위한 외부 커넥터가있는 표준 보조 컴퓨터 보드입니다.
내부 ADC는 높은 환율, 많은 수의 아날로그 - 디지털 채널 및 저렴한 가격이 특징입니다. 내부 ADC는 일반적으로 빠른 디지털화 및 많은 신호 소스로부터의 데이터 수신이 요구되는 고정 측정 설비에서 사용됩니다. 또한 내부 ADC는 다양한 측정 장비에서 데이터를 제어하고 수신하는 데 사용됩니다.


시스템 및 가상 ADC

시스템 및 가상 ADC는 데이터 로깅 및 제어를 향상시키는 추가 "PowerGraph"소프트웨어 드라이버입니다. 시스템 및 가상 ADC에는 다음과 같은 여러 드라이버 범주가 포함됩니다.

• 다양한 프로토콜, 인터페이스 및 데이터 수집 시스템을 지원하거나보다 복잡한 시스템 및 컴플렉스를 만드는 기능을 수행하는 시스템 드라이버 .
• 아날로그 신호가 프로그래밍 방식으로 생성되거나 사용자가 미리 결정한 가상 드라이버 . 이러한 장치는 데모 중에뿐만 아니라 교육, 테스트시에도 편리하게 사용할 수 있습니다.
• 사운드 카드, 조이스틱 (게임 포트) 등과 같은 아날로그 - 디지털 변환기가 포함 된 표준 입력 장치 이러한 장치를 사용하면 추가 장비를 구입하는 비용을 줄일 수 있습니다.
• 시스템 모니터 - CPU 사용 또는 메모리 사용과 같은 컴퓨터의 다양한 매개 변수를 모니터 할 수 있습니다. 이 정보는 컴퓨터의 운영 체제에서 제공합니다.

운전사	목적
ADC- 더블	데이터 로깅 및 관리를 위해 두 개의 장치를 동시에 사용할 수있는 시스템 드라이버.
재생 파일	파일에 기록 된 신호를 재생하는 시스템 드라이버.
COM-ASCII	당신이 데이터를 기록 할 수 있도록 시스템 드라이버는 텍스트 형식으로 COM 포트에서 수신 아스키를 .
OPC- 서버	OPC 서버 (DA) 에서 데이터를 등록 할 수있는 시스템 드라이버 .
DCON- 프로토콜	DCON / ADAM-4000 프로토콜 ( Modbus ASCII )을 사용하여 원격 I / O 모듈의 데이터를 기록 할 수있는 시스템 드라이버입니다 .
DS1-Wire	1-Wire 인터페이스 (iButton) 를 통해 연결된 원격 I / O 모듈의 데이터를 등록 할 수있는 시스템 드라이버 .
NI-DAQmx- 태스크	아날로그 입력 시스템 NI DAQmx 의 태스크를 사용하여 데이터를 로깅 할 수있는 시스템 드라이버 .
F- 발전기	가상 드라이버는 신호의 참조 소스이며 대부분의 표준 신호 생성기의 기능을 수행합니다. F-Generator는 8 개의 "아날로그 - 디지털"채널을 포함하고 있으며 각 채널에 대해 시간에 따른 신호의 변화를 설명하는 수학적 기능을 설정할 수 있습니다.
F- 변조기	정현파 신호를 다양한 주파수 (신호의 주파수 변조)로 등록하는 가상 드라이버.
S 프로그래머	사용자가 프로그래밍 한 일련의 선형 섹션으로 구성된주기 신호를 등록하는 가상 드라이버입니다.
커서 - xy	마우스 커서의 위치를 화면에 세로 및 가로로 기록 할 수 있습니다.
조이스틱	컴퓨터 게임 포트 의 아날로그 - 디지털 변환기가 신호 원으로 사용됩니다 .
소리	컴퓨터 사운드 카드 의 아날로그 - 디지털 변환기가 신호 원으로 사용됩니다 .
사용법	신호는 운영 체제의 시스템 자원 (CPU 사용률, 공유, 가상 및 실제 메모리 사용)에 대한 정보를 사용합니다.
GPS NMEA	신호의 출처는 컴퓨터 COM 포트 ( NMEA- 표준 텍스트 기반 GPS )에 연결된 GPS 네비게이션 수신기의 데이터입니다 . 남쪽 - 북쪽 및 서쪽 - 동쪽 방향의 시작, 시작 지점과의 거리, 이동 속도 및 방향을 기록 할 수 있습니다.

다수의 디지털 멀티 미터를 사용하면 수치 측정 결과를 디지털 포트를 통해 개인용 컴퓨터 (PC)로 전송할 수 있습니다. PC에 데이터를 전송하는 기능은 디지털 멀티 미터에 설치된 집적 회로 집적 회로 (IC - 집적 회로)의 기능에 달려 있으며 계측기 케이스에 디지털 포트가 있는지 여부에 따라 결정됩니다. 디지털 멀티 미터 IC는 데이터 전송을 위해 직렬 RS-232 인터페이스를 사용하므로 이러한 장치의 LCD 디스플레이 는 해당 버튼에 의해 켜지거나 꺼지는 특별한 RS-232 모드를 표시 합니다. 일부 디지털 멀티 미터는 RS-232 대신 약어 PC (Personal Computer) 를 사용합니다. 예를 들어, HoldPeak 멀티 미터는PC 링크 :

디지털 멀티 미터는 컴퓨터의 COM 또는 USB 포트에 데이터 인터페이스를위한 여러 가지 옵션으로 연결할 수 있습니다.

• COM - 컴퓨터의 표준 COM 포트에 연결 (드라이버 설치 필요 없음).
• USB : 가상 COM - 컴퓨터의 USB 포트에 연결하고 가상 COM 포트 인터페이스를 형성합니다 (특수 USB-COM 변환기 드라이버 설치 필요).
• USB : HID - HID 인터페이스 (휴먼 인터페이스 장치) (시스템 HID 드라이버 사용)의 형성과 함께 컴퓨터의 USB 포트에 연결.

PowerGraph 소프트웨어 에는 PC와의 연결 유형 및 전송 된 데이터 형식이 다른 디지털 멀티 미터 (DMM)에서 데이터를 수신하기위한 몇 가지 특수 드라이버가 포함되어 있습니다.

• DMM-COM-ASCII - COM 포트를 통해 텍스트 형식으로 데이터를 수신합니다.
• DMM-COM-Binary - 이진 형식의 COM 포트를 통해 데이터를 수신합니다.
• DMM-VictorUSB - 멀티 미터에서 데이터 수신 VICTOR는 USB 포트 (HID)에 연결됩니다.

DMM-COM-ASCII 드라이버는 American Standard Code for Information Interchange ( ASCII ) 텍스트 형식의 COM 포트 (실제 또는 가상)를 통해 데이터를 전송하는 디지털 멀티 미터에서 데이터를 수신하는 데 사용됩니다 . 이러한 디지털 멀티 미터는 일반적으로 PC에서 "요청 - 응답"모드로 데이터를 전송합니다.
현재 드라이버 버전은 다음 텍스트 데이터 전송 프로토콜을 지원합니다.

• Metex 14 바이트 ASCII
• Metex 14 바이트 ASCII 대안

지원되는 디지털 멀티 미터

다음 디지털 멀티 미터의 경우 DMM-COM-ASCII 드라이버는 성능을 테스트 ( + ) 했거나 드라이버가 지원하는 데이터 전송 프로토콜 ( ? ) 은 멀티 미터의 기술 문서에 명시되어 있습니다 .

MASTECH  MAS-345 +

Metex  ME-31 ?

Voltcraft  ME-42 ?

DMM-COM-ASCII 드라이버가 디지털 멀티 미터를 지원하는 경우 이를 PowerGraph 소프트웨어 지원에보고하십시오 .

DMM-COM-Binary 드라이버는 COM 포트 (실제 또는 가상)를 통해 데이터를 바이너리 형식으로 전송하는 디지털 멀티 미터에서 데이터를 수신하는 데 사용됩니다. 이러한 디지털 멀티 미터는 대개 PC에 자동으로 데이터를 전송합니다.
현재 드라이버 버전은 다음 바이너리 데이터 전송 프로토콜을 지원합니다.

• IC : 포춘 반도체 FS9721
• IC : 포춘 반도체 FS9922
• IC : 드림 테크 인터내셔널 DTM0660

지원되는 디지털 멀티 미터

다음 디지털 멀티 미터의 경우 DMM-COM- 바이너리 드라이버는 성능을 테스트 ( + ) 했거나 드라이버가 지원하는 데이터 전송 프로토콜 ( ? ) 은 멀티 미터의 기술 문서에 명시되어 있습니다 .

MASTECH  MS8226T +	HoldPeak  HP-90EPC +	빅터  86C +	Digitek  DT4000ZC ?
Tecpel  DMM-8061 ?	UNI-T  UT60E ?	Voltcraft  VC-830 ?	Velleman  DVM4100 ?

디지털 멀티 미터가 DMM-COM-Binary 드라이버 에서 지원되는 경우이 내용을 PowerGraph 소프트웨어 기술 지원에 알려주십시오 .

드라이버 DMM-VictorUSB는 디지털 multmetrov의 VICTOR 데이터, USB 포트에 연결된 데이터 HID 프로토콜 (휴먼 인터페이스 장치)를 사용하는 검색에 사용. 이러한 디지털 멀티 미터는 "요청 - 응답"모드 (값 읽기 모드)로 PC에 데이터를 전송합니다.

지원되는 디지털 멀티 미터

다음 디지털 멀티 미터의 경우 DMM-Victor USB 드라이버가 성능을 확인 ( + ) 되었거나 드라이버가 지원하는 데이터 전송 프로토콜 ( ? ) 이 멀티 미터의 기술 문서에 명시되어 있습니다

빅터  86D +

빅터  70C ?

디지털 멀티 미터가 DMM-VictorUSB 드라이버 에서 지원되는 경우 PowerGraph 소프트웨어 기술 지원부에 보고하십시오 .

측정 장비

PowerGraph 3.3 Demo software:

File:	PG33Demo.zip
Size:	30,82 MB
Date:	09.07.2019

Include:

1. System DAQ Prototypes:
   • F-Generator - virtual generator of harmonic functions.
   • F-Modulator - virtual frequency modulator.
   • Cursor-XY - registration of the mouse cursor position on the screen.
   • Joystick - registration of the joystick lever position.
   • Sound - registration of signals from sound-recording devices.
   • Usage - monitor of usage of system resources.
   • GPS-NMEA - registration of movement according to data from GPS-receivers.
   • OPC-Server - registration of signals from OPC-Servers.
2. DAQ Drivers:
   • NI-DAQmx - any analog input devices, supported by NI-DAQmx («National Instruments»).
   • NI-DAQmx-Task* - any analog input tasks, supported by NI-DAQmx («National Instruments»).
   • DAQNavi* - any analog input devices, supported by DAQNavi («Advantech»).
   • ADAM/DCON: ADAM-4000, I-7000, EX-9000, NuDAM-6000
   • 1-Wire: DS1820, DS18S20, DS18B20, DS1822, DS1825, DS2450
   • E-154, E14-140 (E-140), E14-440 (E-440)
   • E-502*, E20-10, E-24, E-270
   • L-502, L-761, L-780, L-783, L-791
   • LTR11, LTR22, LTR24*, LTR27, LTR51, LTR114, LTR210*, LTR212
   • USB-3000, QMS10, QMS15*, QMS20
   • B-211, B-221, B-411, B-421, B-480
   • LA-2USB, LA-20USB, LA-50USB, LA-i24USB*, LA-UniDriver*
   • EL100 (Recorder-L/SD), EL200* (Recorder-2)
   • ZET210*, ZET220*, ZET230*
   • ADA-1406, m-DAQ12, m-DAQ14, SimSys(USB)
   • LabJack-U3, LabJack-U6, LabJack-UE9
   • USB-1208FS
   • USB-1901*, USB-1902*
   • Expert-001/002/003/006/007
3. Utilities:
   • Digital Voltmeter
   • File Recorder
   • File Viewer
4. User manual
5. Data examples

Requirements:

• A Pentium processor or better.
• 512 MB available RAM.
• 100 MB free hard disk space.
• A computer and monitor that support an 800 x 600, 256 colour display or better.
• Microsoft Windows 2000, XP, Vista, 7, 8, 10 or later Windows operating system.

PowerGraph 3.3 User Manual (English):

File:	PGHelpEN.zip
Size:	1,54 MB
Date:	09.07.2019
